顎式破碎機結構是什么，鄂破的主要構成部分介紹

詳細解答

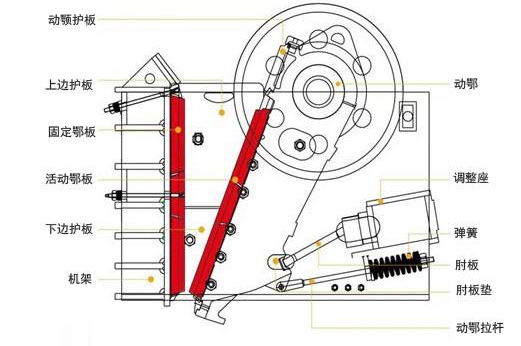

顎式破碎機是比較常見的一種破碎設備，顎破功率小，碎石量強，適合各種巖石的破碎，普遍使用在礦山、冶煉、建材、公路、鐵路、水利和化工等行業。那么您是否了解顎式破碎機的結構呢？本文就鄂破的主要構成部分進行詳細介紹。

1.機架

機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有的受力性能和剛度，通常用鑄鋼整體鑄造。小產量鄂破也可用好的鑄鐵替換鑄鋼，大產能鄂破的機架需分段鑄成，再用螺絲加強鏈接成整體，鑄造技術復雜。

2.顎板和側護板

定顎和動顎都由顎床和顎板構成，顎板是工作部分，用螺絲和楔鐵不變?cè)陬�床上，定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有的受力性能和剛度，以承受破碎反力，因而很多是鑄鋼或鑄鐵件。

3.驅動件

偏心軸是顎式破碎機的主軸，受有的彎扭力，使用高碳鋼生產，偏心部分須精破碎、熱解決、軸承襯瓦用巴氏合金澆注，偏心軸一端裝帶輪，另一端裝飛輪。

4.調整系統

調整系統有楔塊式，墊板式和液壓式等，通常使用楔塊式，由前后兩塊楔塊構成，前楔塊可前后移動，頂住后推板；后楔塊為調整楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調整卸料口大小，小產量顎破的卸料口調整是憑借增減后推力板支座與機架之間的墊片多少來達成，

5.飛輪

顎式破碎機的飛輪用以存儲動顎空行程時的能量，使鄂破的負荷均勻。飛輪常以鑄鐵或鑄鋼生產，小產量鄂破的飛輪常制成整體式。飛輪安裝時要留意靜均衡。

6.潤滑系統

偏心軸軸承通常使用集中循環潤滑，心軸和推力板的支撐面通常使用潤滑油通過手動油槍給油，動顎的擺角不是很大，使心軸與軸瓦之間潤滑麻煩，常在軸瓦底部開如果干軸向油溝，中間開一環向油槽使之連通，再用油泵強制添加干黃油進行潤滑。
