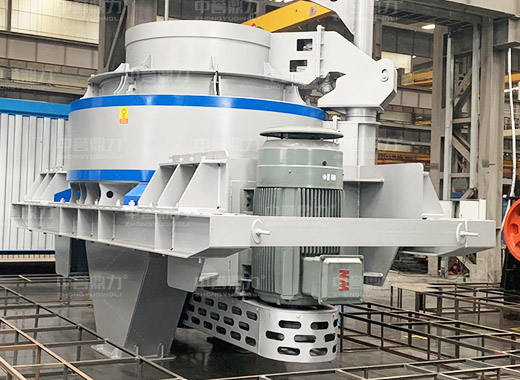

VSI立軸沖擊式制砂機是我公司在多年生產礦山機械設備經驗的基礎上，吸取了行業內同類產品的技術優勢，生產出來的一種高效率低能耗的制砂設備，在機制建筑砂、石料以及各種礦用破碎中普遍使用，與其它類型的制砂機相比產量更高，適用物料更廣，是建筑碎石和石料整形的可選設備。

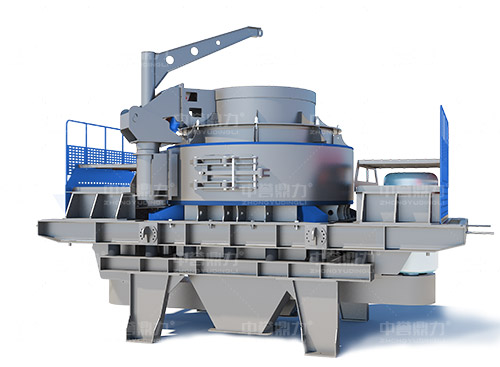

VSI立軸沖擊式制砂機部件轉子采用深腔設計，可以通過更多物料，通過量可達580噸/時，產量較傳統設備提高了30%；同時物料在破碎腔內有更多的破碎機會，成品料粒形呈立方體，出料粒形好、級配合理、細度模數可調。
下載詳細資料

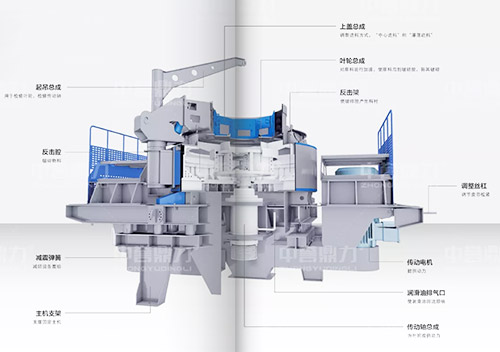

VSI立軸沖擊式制砂機主要是采用皮帶驅動立軸使裝有垂直導向裝置的扁平部件轉動。在轉動過程中，物料由進料斗進入機腔，經分料器將物料分成兩部分，一部分由沖擊式制砂機分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。

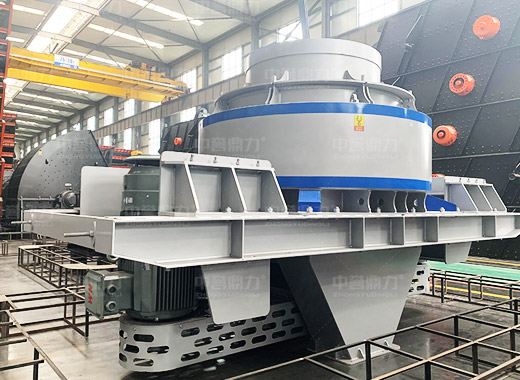

破碎腔撞擊角度設計合理，物料與件的摩擦小，直接降低了設備的使用成本；轉子部件結構經過合理優化，使用成本更低；組合式錘頭設計，可以根據磨損情況更換個別錘頭，降低后期配件更換成本。
咨詢?cè)斍?/a>

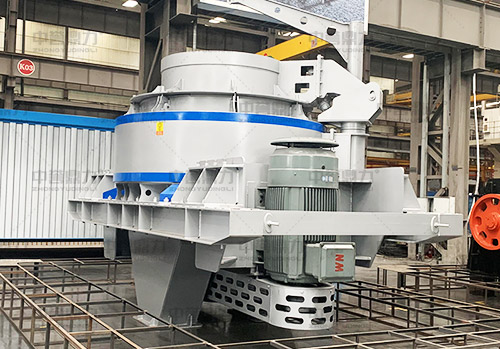

采用稀油潤滑，解決軸承發熱等問題，使主軸軸承保持恒溫狀態，設備工作更，配備風冷和加熱系統，PLC智能系統對設備潤滑進行全自動控制，為設備運行提供可靠保證。
咨詢?cè)斍?/a>
使用壽命長
選材用心
便于維修
利于環保| 型號 | 進料粒度 (mm) | 葉輪直徑 (mm) | 轉速 (r/min) | 雙電機功率 (kw) | 處理能力 (t/h) | 外形尺寸長×寬×高 (mm) |
|---|---|---|---|---|---|---|
| DLVSI1140 | ＜50 | 1100 | 1100-1400 | 200×2 | 250-340 | 5600×2990×4190 |
| DLVSI1145 | ＜55 | 1100 | 1000-1300 | 220×2 | 280-400 | 5600×2990×4190 |
| DLVSI1150 | ＜55 | 1100 | 1000-1300 | 250×2 | 300-440 | 5600×2990×4190 |
| DLVSI1263 | ＜60 | 1200 | 900-1300 | 315×2 | 400-580 | 5600×2990×4190 |
DLVSI1370RG | ＜60 | 1300 | 900-1100 | 355×2 | 700 | 6000×3650×4350 |
| DLVSI1380RG | ＜60 | 1300 | 900-1100 | 400×2 | 800 | 6000×3650×4350 |
| DLVSI20100R | ＜200 | 2000 | 600 | 400×2或500×2 | 700-1000 | / |
潤滑液壓站技術參數
| 潤滑液壓站 | 流量(L/min) | 8(mm) |
| 雙油泵電機功率 | 2x0.37 | |
| 安保護 | 雙油泵互補供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動。 | |
| 外形尺寸長寬高 | 820x520x1270 | |
| 郵箱加熱器功率 | 2 |
注：參數變更恕不另行通知，實際數據以實物為準。
