處理能力： 70-500t/h

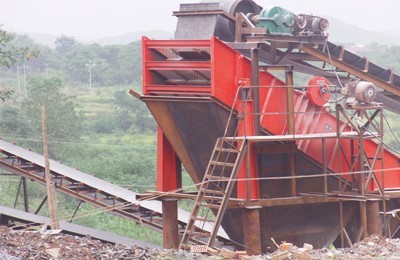

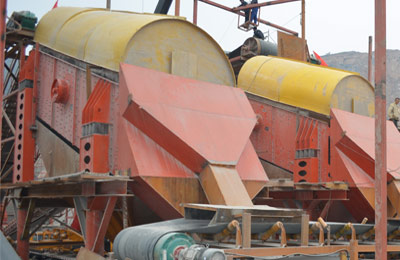

產品簡介：振動篩是一種適合潮濕細粒級難篩物料干法篩分的振動篩分機械設備，是目前處理難篩物料的振動篩分機械設備。振動篩具有大振幅、大振動強度、較低頻率和彈性篩面的工藝特點。是利用振子激振所產生的復旋型振動而工作的。振子的上旋轉重錘使篩面產生平面回旋振動，而下旋轉重錘則使篩面產生錐面回轉振動，其聯合作用的效果則使篩面產生復旋型振動。主要分為直線振動篩、高頻振動篩、圓振動篩、旋振篩 、激振式振動篩。
應用領域：廣泛應用于采礦、砂石、化工、食品、冶金、礦山、建材、糧食、磨料、化肥、煤炭行業中的顆粒狀、粉狀物料的篩分。
結構原理：振動篩工作時，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。適宜采石場篩分砂石料，也可供選煤、選礦、建材、電力及化工等行業作產品分級用。
振動篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。
振動篩機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。振動篩工作時，兩電機同步反向放置使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。搖動篩是以曲柄連桿機構作為傳動部件。電動機通過皮帶和皮帶輪帶動偏心軸回轉，借連桿使機體沿著方向作往復運動。
機體運動方向垂直于支桿，由于機體的擺動運動，使篩面上的物料以速度向排料端移動，物料同時得到篩分。搖動篩與上述幾種篩子相比，其生產率和篩分效率都比較高。其缺點是動力平衡差。現在選礦廠很少用它，而被結構更合理的振動篩取代。
技術參數
輕型振動篩
|
型號 |
篩面層數 |
篩網面積 |
振動頻率 |
雙振幅 |
篩孔尺寸 |
電機功率 |
處理能力 |
|
|
（m²） |
（r/min） |
（mm） |
（mm） |
（kw） |
（t/h） |
|
|
YK1860 |
1 |
10.8 |
960 |
5～8 |
3-150 |
7.5 |
120～230 |
|
YK2060 |
1 |
12 |
960 |
5～8 |
3-150 |
11 |
150～260 |
|
2YK1560 |
2 |
8 |
960 |
5～8 |
3-150 |
7.5 |
70～180 |
|
2YK1860 |
2 |
10.8 |
960 |
5～8 |
3-150 |
11 |
120～230 |
|
2YK2060 |
2 |
12 |
960 |
5～8 |
3-150 |
11 |
150～260 |
|
2YK2460 |
2 |
14.4 |
960 |
5～8 |
3-150 |
15 |
240～300 |
|
3YK1560 |
3 |
8 |
960 |
5～8 |
3-150 |
15 |
70～180 |
|
3YK1860 |
3 |
10.8 |
960 |
5～8 |
3-150 |
15 |
120～230 |
|
3YK2060 |
3 |
12 |
960 |
5～8 |
3-150 |
15 |
180～280 |
|
3YK2460 |
3 |
14.4 |
960 |
5～8 |
3-150 |
15 |
240～300 |
|
4YK1560 |
4 |
10.8 |
960 |
5～8 |
3-150 |
18.5 |
120～230 |
|
4YK1860 |
4 |
12 |
960 |
5～8 |
3-150 |
18.5 |
150～260 |
|
4YK2060 |
4 |
13.2 |
960 |
5～8 |
3-150 |
18.5 |
200～260 |
|
4YK2460 |
4 |
14.4 |
960 |
5～8 |
3-150 |
18.5 |
240～300 |
|
5YK1860 |
5 |
10.8 |
960 |
5～8 |
3-150 |
15 |
120～230 |
|
5YK 2060 |
5 |
12 |
960 |
5～8 |
3-150 |
22 |
150～260 |
重型振動篩
|
型號 |
篩面層數 |
篩網面積 |
振動頻率 |
雙振幅 |
篩孔尺寸 |
電機功率 |
處理能力 |
|
|
（m²） |
（r/min） |
（mm） |
（mm） |
（kw） |
（t/h） |
|
|
YK1860 |
1 |
10.8 |
960 |
5～8 |
3-150 |
7.5 |
32-350 |
|
YK2060 |
1 |
12 |
960 |
5～8 |
3-150 |
11 |
66-720 |
|
2YK1560 |
2 |
8 |
960 |
5～8 |
3-150 |
7.5 |
30-275 |
|
2YK1860 |
2 |
10.8 |
960 |
5～8 |
3-150 |
11 |
65-586 |
|
2YK2060 |
2 |
12 |
960 |
5～8 |
3-150 |
11 |
81-720 |
|
2YK2460 |
2 |
14.4 |
960 |
5～8 |
3-150 |
15 |
100-810 |
|
3YK1560 |
3 |
8 |
960 |
5～8 |
3-150 |
15 |
65-586 |
|
3YK1860 |
3 |
10.8 |
960 |
5～8 |
3-150 |
15 |
65-586 |
|
3YK2060 |
3 |
12 |
960 |
5～8 |
3-150 |
15 |
81-720 |
|
3YK2460 |
3 |
14.4 |
960 |
5～8 |
3-150 |
15 |
100-810 |
|
4YK1560 |
4 |
10.8 |
960 |
5～8 |
3-150 |
18.5 |
65-586 |
|
4YK1860 |
4 |
12 |
960 |
5～8 |
3-150 |
18.5 |
65-586 |
|
4YK2060 |
4 |
13.2 |
960 |
5～8 |
3-150 |
18.5 |
81-720 |
|
4YK2460 |
4 |
14.4 |
960 |
5～8 |
3-150 |
18.5 |
100-810 |
|
5YK1860 |
5 |
10.8 |
960 |
5～8 |
3-150 |
15 |
65-586 |
|
5YK 2060 |
5 |
12 |
960 |
5～8 |
3-150 |
22 |
81-720 |
注：參數變更恕不另行通知，實際數據以實物為準。
1.采用塊偏心作為激振力，激振力強。
2.篩子橫梁與篩箱采用高強度螺栓，結構簡單，維修方便快捷；振動篩
3.采用輪胎聯軸器，柔性連接，運轉平穩；
4.采用小振幅，高頻率，大傾角結構，使該機篩分效率高、壽命長、電耗低、噪音小
根據篩分機械的結構及工作原理大致有以下幾類：
1．固定篩工作部分固定不動，靠物料沿工作面滑動而使物料得到篩分。固定格篩是在選礦廠應用較多的一種，一般用于粗碎或中碎之前的預先篩分。它結構簡單，制造方便。不耗動力、可以直接把礦石卸到篩面上。主要缺點是生產率低、篩分效率低，一般只有50—60%。
2．滾軸篩工作面是由橫向排列的一根根滾動軸構成的，軸上有盤子，細粒物料就從滾軸或盤子間的縫隙通過。大塊物料由滾軸帶動向一端移動并從末端排出。選礦廠一般很少用這種篩子。
3．圓筒篩工作部分為圓筒形，整個篩子繞筒體軸線回轉，軸線在一般情況下裝成不大的傾角。物料從圓筒的一端給入，細級別物料從筒形工作表面的篩孔通過，粗粒物料從圓筒的另一端排出。圓筒篩的轉速很低、工作平穩、動力平衡好。但是其篩孔易堵塞、篩分效率低，工作面積小，生產率低。選礦廠很少用它來作篩分設備。4．平面運動篩機體是一個平面內擺動或振動。按其平面運動軌跡又分為直線運動、圓周運動、橢圓運動和復雜運動。搖動篩和振動篩屬于這一類。
